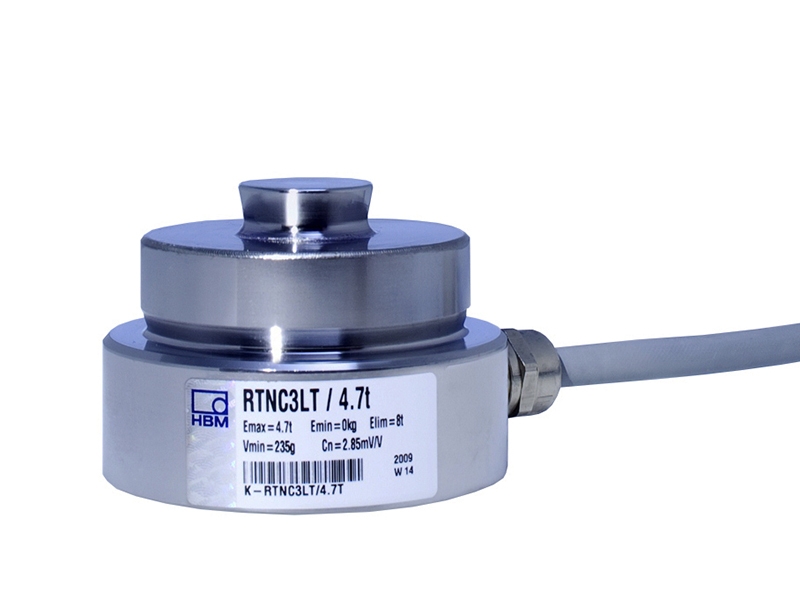

Тензодатчики веса HBM RTN
Оригинальные кольцевые торсионные тензодатчики веса HBM RTN для ёмкостей, бункеров, крупных платформенных весов, автомобильных весов и тяжёлых промышленных систем взвешивания. Серия применяется там, где требуются высокая нагрузка, малая высота установки, стабильность измерений и работа в сложных условиях эксплуатации.
RTN для ёмкостей, платформ и автомобильных весов
HBM RTN — серия кольцевых торсионных тензодатчиков веса для тяжёлого промышленного взвешивания. Конструкция датчика рассчитана на компактную установку, вертикальный ввод нагрузки и снижение влияния боковых воздействий при корректном применении монтажных опор.
RTN используется в системах взвешивания резервуаров, силосов, бункеров, технологических ёмкостей, автомобильных весов и крупных платформ. Для проекта важно правильно выбрать нагрузку, класс точности, монтажный комплект, кабель, защиту и требования к условиям эксплуатации.
Основные исполнения HBM RTN по нагрузке
RTN выпускается в широком диапазоне номинальных нагрузок. При заказе желательно указывать полное обозначение, требуемый класс точности, тип кабеля, необходимость разъёма M12, взрывозащиты или исполнения для повышенной температуры.
| Номинальная нагрузка | Типовое обозначение для запроса | Основное применение |
|---|---|---|
| 1 т | 1-RTN/1T | Компактные ёмкости, дозаторы, технологические весовые узлы |
| 2.2 т | 1-RTN/2.2T | Ёмкости, бункеры, небольшие платформенные системы |
| 4.7 т | 1-RTN/4.7T | Резервуары, производственные платформы, дозирование |
| 10 т | 1-RTN/10T | Ёмкости, силосы, платформы, технологические конструкции |
| 15 т | 1-RTN/15T | Силосы, бункеры, тяжёлые платформенные узлы |
| 22 т | 1-RTN/22T | Промышленные весовые системы и ёмкостное взвешивание |
| 33 т | 1-RTN/33T | Крупные бункеры, резервуары, автомобильные весы |
| 47 т | 1-RTN/47T | Автомобильные весы, тяжёлые платформы, силосы |
| 68 т | 1-RTN/68T | Тяжёлые промышленные весовые конструкции |
| 100 т | 1-RTN/100T | Крупные резервуары, силосы, автомобильные весы |
| 150 т | 1-RTN/150T | Особо тяжёлые весовые системы и технологические конструкции |
| 220 т | 1-RTN/220T | Крупнотоннажные промышленные системы |
| 330 т | 1-RTN/330T | Тяжёлые специальные весовые узлы |
| 470 т | 1-RTN/470T | Максимальные нагрузки в промышленных системах взвешивания |
Варианты исполнения
- RTN — базовый кольцевой торсионный тензодатчик веса.
- RTN с M12 — исполнение с разъёмом для класса точности 0.05.
- RTN/M — весовой модуль для упрощённой механической интеграции.
- ATEX / IECEx — исполнения для взрывоопасных зон.
- +110 °C — высокотемпературное исполнение по условиям применения.
Что влияет на код заказа
- Номинальная нагрузка от 1 до 470 т.
- Класс точности и требования к поверяемой системе.
- Кабель: длина, оболочка, армирование, разъём.
- Наличие M12, взрывозащиты или температурной опции.
- Тип монтажной опоры: эластомерная или маятниковая.
Технические характеристики HBM RTN
| Тип изделия | Кольцевой торсионный тензодатчик веса |
|---|---|
| Номинальные нагрузки | 1 т, 2.2 т, 4.7 т, 10 т, 15 т, 22 т, 33 т, 47 т, 68 т, 100 т, 150 т, 220 т, 330 т, 470 т |
| Класс точности | До C3; отдельные исполнения с классом 0.05 |
| Количество поверочных делений | До 3000 делений по OIML R60 для поверяемых весовых систем |
| Номинальная чувствительность | 2.85 мВ/В |
| Входное сопротивление | Более 4350 Ом |
| Схема подключения | 6-проводная схема для компенсации влияния сопротивления кабеля |
| Степень защиты | IP68; опционально IP68/IP69K |
| Материал корпуса | Нержавеющая сталь |
| Рабочий температурный диапазон | −30…+80 °C |
| Повышенная температура | Опциональное исполнение до +110 °C |
| Защита | Доступны исполнения для влажной, химически активной и уличной среды; варианты с защитой от взрывоопасных зон |
| Кабель | Конфигурируемые длины и типы кабеля; доступно исполнение с разъёмом M12 для отдельных версий |
| Монтаж | Эластомерные и маятниковые опоры, комплектные весовые модули RTN/M |
| Основные применения | Ёмкости, бункеры, силосы, крупные платформенные весы, автомобильные весы, тяжёлые промышленные системы взвешивания |
Монтажные опоры и принадлежности RTN
Для RTN применяются монтажные принадлежности, которые обеспечивают корректный ввод нагрузки, компенсацию боковых воздействий и защиту датчика в составе весовой конструкции.
| Принадлежность | Диапазон | Назначение |
|---|---|---|
| VEN | 1–100 т | Эластомерная опора для RTN в ёмкостях, бункерах и платформах |
| VEN | 150–470 т | Эластомерная опора для высоких нагрузок и тяжёлых конструкций |
| VPN | 1–100 т | Маятниковая опора для компенсации смещений и боковых усилий |
| VPN | 150–470 т | Маятниковая опора для крупнотоннажных весовых систем |
| RTN/M | по нагрузке датчика | Комплектный весовой модуль для упрощённой механической интеграции |
| KAB175 | для исполнения с разъёмом | Соединительный кабель для версии RTN с M12 |
| Кабельные исполнения | по конфигурации | Подбор длины и типа кабеля под условия эксплуатации |
| Взрывозащищённые версии | по зоне применения | Исполнения RTN для ATEX / IECEx и специальных промышленных условий |
Что проверить перед заказом RTN
RTN подбирается по нагрузке, классу точности, условиям эксплуатации, типу монтажной опоры и требованиям к кабелю. Для замены установленного датчика желательно использовать полную маркировку, фото шильдика или старую спецификацию.
