Тензорезисторы HBM LY / RY
Оригинальные линейные тензорезисторы HBM LY и трёхэлементные розетки HBM RY для экспериментальной тензометрии, измерения деформаций, анализа напряжений, испытаний деталей, материалов, сварных соединений, силовых элементов и конструкций.
Линейное измерение и анализ двухосного напряжённого состояния
Серия LY применяется, когда направление деформации известно заранее: растяжение, сжатие, изгиб, контроль деформации балки, пластины, корпуса, кронштейна или силового элемента.
Серия RY применяется, когда главные направления деформаций заранее неизвестны. Три измерительные решётки в одной розетке позволяют рассчитать главные деформации, главные напряжения и направление главных осей на поверхности детали.
LY и RY: когда выбирать линейный тензорезистор, а когда розетку
Выбор между LY и RY зависит от расчётной схемы. Если направление деформации известно, обычно достаточно линейного тензорезистора. Если напряжённое состояние сложное, двухосное или направление главных деформаций неизвестно, применяют розетку RY.
| Серия | Геометрия | Когда применять |
|---|---|---|
| LY | одна измерительная решётка | деформация в одном известном направлении: растяжение, сжатие, изгиб, простые расчётные схемы |
| RY 0°/45°/90° | три решётки под углами 0°, 45° и 90° | анализ двухосного напряжённого состояния; типы RY1, RY3, RY8, RY9, RY10 |
| RY 0°/60°/120° | три решётки под углами 0°, 60° и 120° | альтернативная трёхэлементная розетка для определения главных деформаций; типы RY4, RY7 |

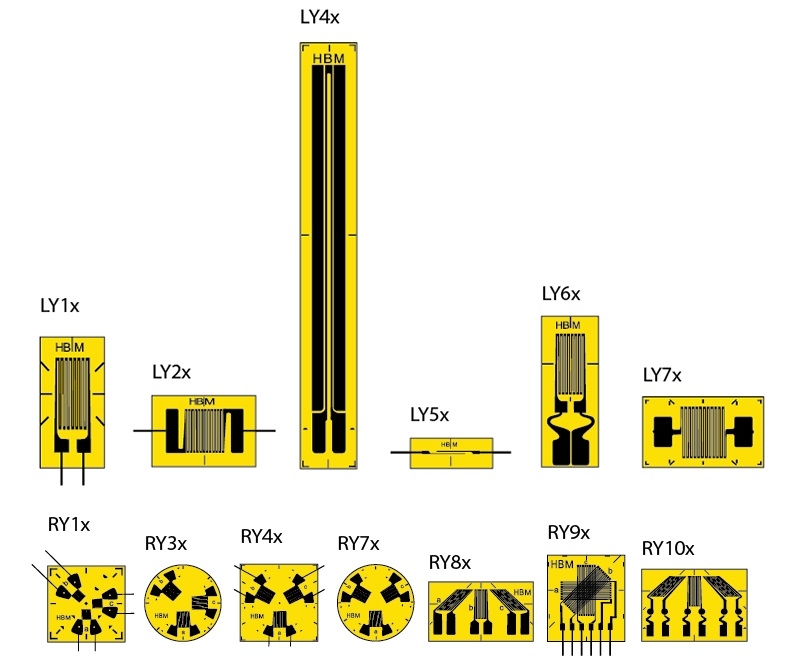

LY — линейные тензорезисторы
- LY1 — стандартное исполнение с выводами.
- LY2 — выводы с двух сторон решётки.
- LY4 — стандартное исполнение с паяльными площадками.
- LY5 — узкая решётка с выводами.
- LY6 — паяльные площадки с разгрузкой под концом решётки.
- LY7 / LY8 / LY9 — специальные линейные исполнения для отдельных монтажных задач.
RY — розетки
- RY1 — квадратная розетка 0°/45°/90° с выводами.
- RY3 — круглая розетка 0°/45°/90° с паяльными площадками.
- RY4 — квадратная розетка 0°/60°/120° с выводами.
- RY7 — круглая розетка 0°/60°/120° с паяльными площадками.
- RY8 / RY9 / RY10 — прямоугольные и специальные розетки 0°/45°/90°.
Примеры обозначений HBM LY / RY
В обозначениях HBM символ x заменяется кодом температурной адаптации под материал объекта. Например, код 1 применяется для ферритной стали, 3 — для алюминия, 5 — для аустенитной стали. Символ # указывает на ограниченную доступность температурных адаптаций для конкретного исполнения.
| Группа | Примеры обозначений | Назначение |
|---|---|---|
| LY1 | 1-LY1x-0.3/120#, 1-LY1x-1.5/120, 1-LY1x-3/120, 1-LY1x-6/120, 1-LY1x-10/120 | стандартные линейные тензорезисторы с выводами для измерения в одном направлении |
| LY2 | 1-LY2x-0.6/120#, 1-LY2x-1.5/120, 1-LY2x-3/120, 1-LY2x-6/120 | линейные тензорезисторы с выводами с двух сторон решётки |
| LY4 | 1-LY4x-1.5/120, 1-LY4x-3/120, 1-LY4x-6/120, 1-LY4x-10/120, 1-LY4x-3/350, 1-LY4x-6/350, 1-LY4x-3/700, 1-LY4x-3/1000# | популярные линейные тензорезисторы с паяльными площадками |
| RY1 | 1-RY1x-3/120#, 1-RY1x-6/120, 1-RY1x-10/120 | квадратные розетки 0°/45°/90° с выводами |
| RY3 | 1-RY3x-3/120#, 1-RY3x-6/120, 1-RY3x-10/120 | круглые розетки 0°/45°/90° с паяльными площадками |
| RY4 | 1-RY4x-3/120#, 1-RY4x-6/120, 1-RY4x-10/120 | квадратные розетки 0°/60°/120° с выводами |
| RY7 | 1-RY7x-3/120#, 1-RY7x-6/120, 1-RY7x-10/120 | круглые розетки 0°/60°/120° с паяльными площадками |
| RY8 / RY9 | 1-RY8x-0.6/120#, 1-RY8x-1.5/120, 1-RY8x-3/120, 1-RY9x-1.5/120, 1-RY9x-3/120 | прямоугольные и компактные розетки 0°/45°/90° для ограниченных монтажных зон |
Основные параметры LY / RY
| Тип изделия | Фольговые тензорезисторы для экспериментальной тензометрии и анализа напряжений |
|---|---|
| Серии | LY — линейные тензорезисторы; RY — трёхэлементные розетки |
| Геометрии LY | LY1, LY2, LY4, LY5, LY6, LY7, LY8, LY9 |
| Геометрии RY | RY1, RY3, RY4, RY7, RY8, RY9, RY10 |
| Углы розеток RY | 0°/45°/90° для RY1, RY3, RY8, RY9, RY10; 0°/60°/120° для RY4, RY7 |
| Сопротивления LY | 120 Ом, 350 Ом, 700 Ом, 1000 Ом |
| Сопротивления RY | 120 Ом и 350 Ом, в зависимости от типа и размера розетки |
| Материал измерительной решётки | константан |
| Материал основы | полиимидная основа с полиимидным защитным покрытием решётки |
| Температурная адаптация | ферритная сталь, алюминий, аустенитная сталь, кварцевое стекло / композит, титан / серый чугун, пластик, молибден |
| Коды температурной адаптации | 1, 3, 5, 6, 7, 8, 9 — подставляются вместо символа x в обозначении |
| Варианты подключения | выводы, паяльные площадки, паяльные площадки с разгрузкой, предварительно подключённые исполнения |
| Основные применения LY | измерение деформации в одном направлении, изгиб, растяжение, сжатие, балочные элементы, детали и конструкции |
| Основные применения RY | двухосное напряжённое состояние, неизвестные главные направления, расчёт главных деформаций и напряжений |
Что проверить перед заказом LY / RY
Для тензорезисторов LY и RY важно заранее определить механическую задачу. Ошибка чаще возникает не в выборе бренда, а в неверной геометрии решётки, температурной адаптации, сопротивлении, размере измерительной базы или технологии монтажа.
Коды температурной адаптации
Температурная адаптация снижает кажущуюся деформацию при изменении температуры объекта. Код материала подставляется в обозначение вместо символа x, поэтому один и тот же тип тензорезистора может иметь разные варианты для стали, алюминия, титана или композитов.
Ферритная сталь
Код температурной адаптации для типовых сталей с коэффициентом расширения около 10,8 ppm/K.
Алюминий
Код для алюминиевых деталей и сплавов с высоким температурным расширением.
Аустенитная сталь
Код для нержавеющих и аустенитных сталей с коэффициентом расширения около 16 ppm/K.
Кварцевое стекло / композит
Код для материалов с малым температурным расширением и специальных композитных структур.
Титан / серый чугун
Код для титановых деталей, серого чугуна и материалов с близким коэффициентом расширения.
Пластик
Код для пластиков и материалов с высоким коэффициентом температурного расширения.
Молибден
Код для молибдена и материалов с близкими температурными характеристиками.
Измерительная цепь для LY / RY
Линейный тензорезистор или розетка работают корректно только в полной измерительной цепи: поверхность, клей, пайка, защита, кабель, мостовая схема, усилитель и расчёт должны быть согласованы.
| Компонент | Что подбирается | Зачем это нужно |
|---|---|---|
| Тензорезистор | LY для одного направления или RY для двухосного состояния | преобразование локальной деформации материала в изменение сопротивления |
| Геометрия | линейная решётка, розетка 0°/45°/90° или 0°/60°/120° | соответствие измерительной схемы реальному напряжённому состоянию |
| Монтаж | подготовка поверхности, клей, позиционирование, давление при приклейке | надёжная передача деформации от объекта к решётке |
| Подключение | выводы, паяльные площадки, разгрузка проводов, экранирование | минимизация обрывов, паразитных усилий, шумов и переходных сопротивлений |
| Защита | лак, герметик, механическая защита, защита от влаги и масла | стабильность измерительной точки в реальных условиях испытания |
| Усилитель | ClipX, QuantumX, MGCplus, Genesis HighSpeed | питание моста, регистрация сигнала, фильтрация, синхронизация и масштабирование |
| ПО | catman, Perception, стендовое ПО | расчёт деформаций, главных напряжений, визуализация, анализ и отчётность |
