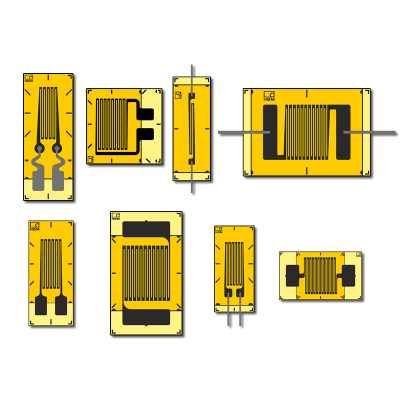

Тензорезисторы HBM Y Series
Оригинальные фольговые тензорезисторы HBM Y Series для экспериментальной тензометрии, статического и динамического анализа напряжений, испытаний материалов, деталей, сварных соединений, машинных элементов, силовых конструкций и специальных измерительных узлов.
Универсальная серия для большинства задач тензометрии
Y Series — базовая универсальная линейка HBM для измерения деформаций и анализа напряжений. В серии доступны линейные тензорезисторы, розетки, сдвиговые схемы, двойные решётки, полные мосты, цепочки решёток и предварительно подключённые исполнения.
Тензорезистор выбирается по геометрии решётки, сопротивлению, измерительной базе, температурной адаптации под материал, типу подключения и условиям испытания. Для корректного результата также подбираются клей, подготовка поверхности, защита измерительной точки, кабель и измерительный усилитель.
Геометрии тензорезисторов HBM Y Series
Внутри Y Series используются разные типы геометрии. Выбор зависит от того, известно ли направление деформации, нужно ли анализировать двухосное напряжённое состояние, измерять изгиб, кручение, сдвиг или распределение деформации по длине объекта.
| Тип | Геометрия | Назначение |
|---|---|---|
| LY | линейный тензорезистор с одной измерительной решёткой | измерение деформации в одном известном направлении: растяжение, сжатие, изгиб, простые расчётные схемы |
| XY | T-розетки и сдвиговые / torsion-shear схемы | измерение взаимно перпендикулярных деформаций, кручения, сдвига, валов и специальных измерительных элементов |
| DY | двойные линейные тензорезисторы | измерения на изгибных балках, компенсационные схемы, контроль противоположных зон деформации |
| RY | розетки с тремя измерительными решётками | анализ двухосного напряжённого состояния, когда главные направления деформаций заранее неизвестны |
| VY | полный мост с четырьмя измерительными решётками | измерение растяжения / сжатия, кручения, сдвига, построение специальных датчиков и измерительных узлов |
| KY | цепочки из малых измерительных решёток | определение градиентов деформации, концентраций напряжений, зон перехода, сварных швов и локальных эффектов |
| Pre-wired | предварительно подключённые тензорезисторы | ускоренный монтаж без пайки на объекте, повышение повторяемости и снижение риска монтажной ошибки |
Что входит в Y Series
- LY — линейные тензорезисторы.
- XY — T-розетки, сдвиговые и крутильные схемы.
- DY — двойные линейные решётки.
- RY — трёхэлементные розетки.
- VY — полные мосты.
- KY — цепочки решёток для градиента деформаций.
Типовые применения
- экспериментальный анализ напряжений в деталях и конструкциях;
- испытания материалов, прототипов, сварных и клеевых соединений;
- контроль изгиба, растяжения, сжатия, кручения и сдвига;
- ресурсные, статические и динамические испытания;
- создание специальных датчиков силы, момента и давления.
Основные параметры HBM Y Series
| Тип изделия | Фольговые тензорезисторы для экспериментальной тензометрии и анализа напряжений |
|---|---|
| Серия | HBM Y Series |
| Количество исполнений | более 2 000 вариантов геометрии, сопротивления, измерительной базы, температурной адаптации и подключения |
| Предпочтительные типы | более 260 часто применяемых исполнений для быстрой поставки |
| Материал измерительной решётки | константан |
| Материал основы | полиимидная основа с полиимидным защитным покрытием решётки |
| Сопротивления | 120 Ом, 350 Ом, 700 Ом, 1000 Ом |
| Геометрии | линейные, T-розетки, сдвиговые, двойные линейные, трёхэлементные розетки, полные мосты, цепочки решёток |
| Подключение | выводы, паяльные площадки, паяльные площадки с интегрированной разгрузкой, предварительно подключённые исполнения |
| Температурная адаптация | варианты под сталь, алюминий, аустенитную сталь, кварцевое стекло / композиты, титан, пластики и специальные материалы |
| Механические свойства | высокая линейность, низкий гистерезис, гибкая основа, возможность применения на малых радиусах |
| Документирование | параметры тензорезистора, k-фактор, партия и данные для идентификации используются при настройке измерительной точки |
| Основные применения | анализ напряжений, тензометрия, испытания деталей и конструкций, мостовые схемы, специальные датчики, лабораторные и промышленные измерения |
Что проверить перед заказом Y Series
Для тензорезистора важно заранее описать задачу измерения. Один и тот же объект можно измерить линейным тензорезистором, розеткой, мостовой схемой или цепочкой решёток — выбор зависит от механики, материала и расчётной модели.
Монтаж, клей и защита измерительной точки
Даже правильно выбранный тензорезистор не даст стабильного результата без корректной подготовки поверхности, клея, пайки, разгрузки кабеля и защитного покрытия.
Подготовка поверхности
Очистка, обезжиривание, шлифовка, разметка и нейтрализация обеспечивают передачу деформации от объекта к решётке.
Клей
Клей выбирают по материалу, температуре, влажности, длительности испытания и требуемой стабильности измерительной точки.
Подключение
Паяльные площадки, выводы, разгрузка кабеля и экранирование снижают паразитные усилия, шумы и риск повреждения проводов.
Защита
Лаки, герметики и защитные покрытия защищают точку от влаги, масла, загрязнений, механического воздействия и старения.
Как читается обозначение тензорезистора Y Series
Обозначение HBM Y Series обычно отражает тип геометрии, температурную адаптацию, измерительную базу, сопротивление и вариант подключения. При заказе важно не заменять код «примерно похожим» исполнением: разные варианты могут отличаться размерами решётки, основой, паяльными площадками и температурной компенсацией.
| Элемент выбора | Что означает | На что влияет |
|---|---|---|
| LY / RY / XY / DY / VY / KY | тип геометрии измерительных решёток | измерение в одном направлении, розетка, сдвиг, изгиб, мост или градиент |
| Температурная адаптация | соответствие температурному расширению материала объекта | температурная погрешность при изменении температуры детали |
| Измерительная база | длина активной измерительной решётки | усреднение деформации, чувствительность к локальным концентрациям и размер монтажной зоны |
| 120 / 350 / 700 / 1000 Ом | номинальное сопротивление тензорезистора | нагрев, уровень сигнала, требования к усилителю и мостовой схеме |
| Тип подключения | выводы, паяльные площадки, разгрузка или кабель | скорость монтажа, надёжность, ремонтопригодность и риск механического влияния кабеля |
| Предпочтительный тип | часто применяемое исполнение с более быстрой доступностью | срок поставки и удобство повторного заказа для серийных измерительных точек |
